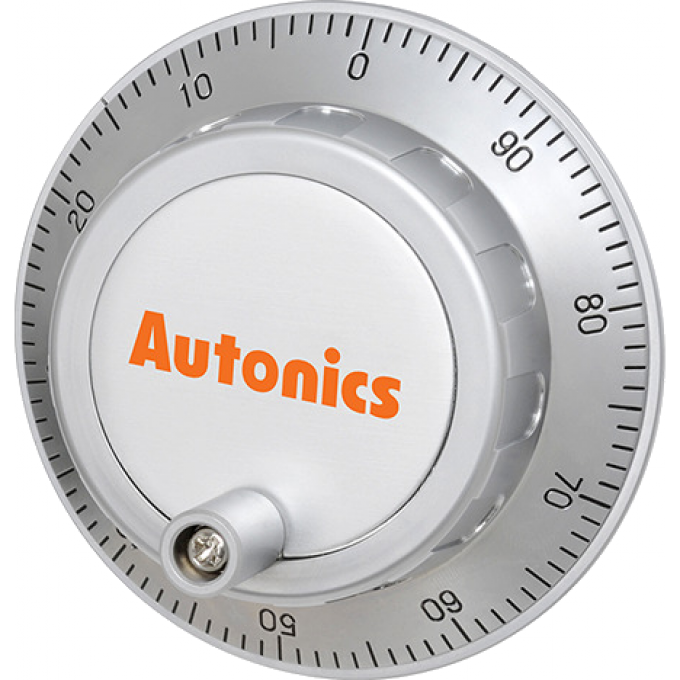

Энкодер инкрементальный в виде штурвала AUTONICS 0,3 100 имп/об ENH-100-2-T-24

Инкрементальный энкодер Autonics ENH-100-2-T-24 представляет собой штурвальное устройство, предназначенное для точного регулирования перемещений и угла поворота в механизмах, таких как станки с ЧПУ. Он формирует импульсы, число которых коррелирует с углом поворота вала, обеспечивая разрешение 100 импульсов на оборот. Устройство питается от источника постоянного тока напряжением 12-24В и имеет комплементарный тип выхода.

Принцип работы ENH-100-2-T-24 основан на генерации импульсов напряжения на выходных клеммах по двум каналам при вращении штурвала. Эти импульсы затем передаются на счетное устройство через промышленную сеть или шинный интерфейс, где преобразуются в угол поворота вала. Корпус и штурвал энкодера изготовлены из прочного алюминиевого сплава, а размеры составляют 77x77x67 мм. Степень защиты IP50 обеспечивает базовую защиту от пыли.

Штурвальный энкодер ENH-100-2-T-24 предназначен для ручного управления и наладки прецизионного оборудования, в частности станков с числовым программным управлением. Он обеспечивает прочное крепление на пульт управления и способен выдерживать вибрации более 50g. Диапазон рабочих температур составляет от -10 до +70°С, что позволяет использовать его в различных производственных условиях.

Вес устройства составляет 0,3 кг. Энкодер произведен в Корее и его конструктивные особенности способствуют легкому масштабированию систем управления. Тип соединения - концевой, выходные фазы A и B. Максимальная чувствительность за оборот равна 100 импульсам, а максимальное число оборотов может достигать 200 об/мин в нормальном режиме и 600 об/мин в пиковых нагрузках.
