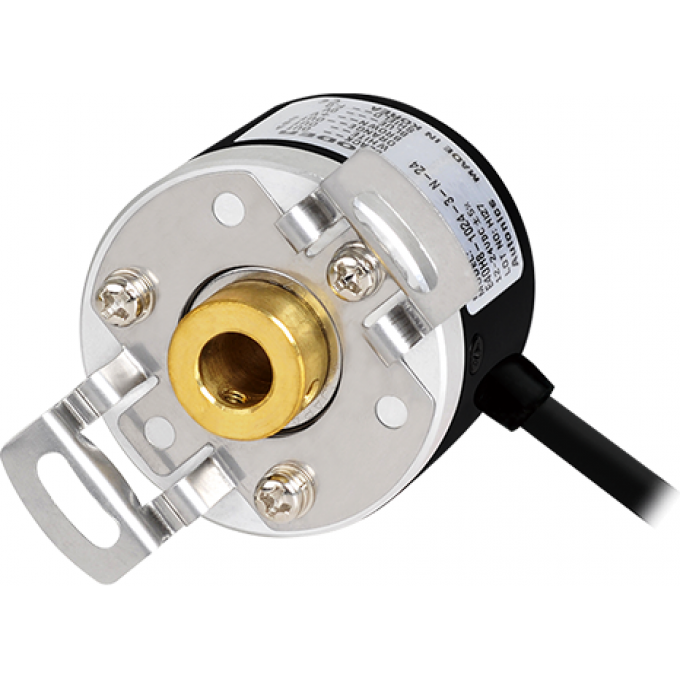

Энкодер инкрементальный AUTONICS Макс. 80 мА 0,12 1024 имп/об E40H8-1024-6-L-5

Инкрементальный энкодер Autonics E40H8-1024-6-L-5 является прибором с полым сквозным валом, предназначенным для высокоточного измерения основных кинематических параметров. Он определяет величину перемещения, угол поворота и частоту вращения вала или других осей. Устройство имеет разрешение 1024 импульса на оборот, что обеспечивает точную обратную связь. Напряжение питания составляет 5В DC, а тип выхода – дифференциальный, что способствует повышению помехоустойчивости сигнала. Производится энкодер в Корее.

Принцип работы энкодера серии E40H основан на фотоэлектрическом эффекте. Свет от светодиодов проходит через прозрачный диск с метками к фотодиодам, преобразуясь в электрические импульсы. Системой управления считываются и анализируются эти импульсы, показывая угол поворота относительно точки отсчёта. Данная модель отличается малым моментом инерции и способностью эффективно работать в ограниченном рабочем пространстве как на низкоточной, так и на высокоточной аппаратуре. Диапазон рабочих температур находится в пределах от -10 до +70 °С, что позволяет использовать его в различных производственных условиях.

Энкодер E40H8-1024-6-L-5 находит широкое применение в различных отраслях промышленности. Он используется в станкостроении, металлургии, медицинском оборудовании, в лесозаготовительном и деревообрабатывающем секторах, а также в текстильной и полиграфической промышленности. Конкретные сценарии включают производство станков, системы контроля и управления положением, управление электрическими задвижками, лифтовыми системами, а также в системах автоматического складирования. В альтернативной энергетике эти энкодеры контролируют направление фотоэлектрических модулей в солнечных батареях, а в телекоммуникациях управляют положением антенн.

Устройство обладает степенью защиты IP50, что обеспечивает базовую защиту от пыли. Его компактные размеры составляют 40x40x32 мм, а вес — 0,12 кг, что делает его удобным для интеграции в различные системы. Внутренний диаметр полого вала составляет 8 мм. Соединение осуществляется через разъём на кабеле. Энкодер поставляется в упаковке размером 140x140x132 мм и весом 1,12 кг (с учетом веса груза в первом месте). Относительная влажность при эксплуатации должна находиться в пределах 35-85%.
